Sketchup怎么做房屋吊顶部分的模型 su吊顶怎么建模

Sketchup怎么做房屋吊顶部分的模型 su吊顶怎么建模

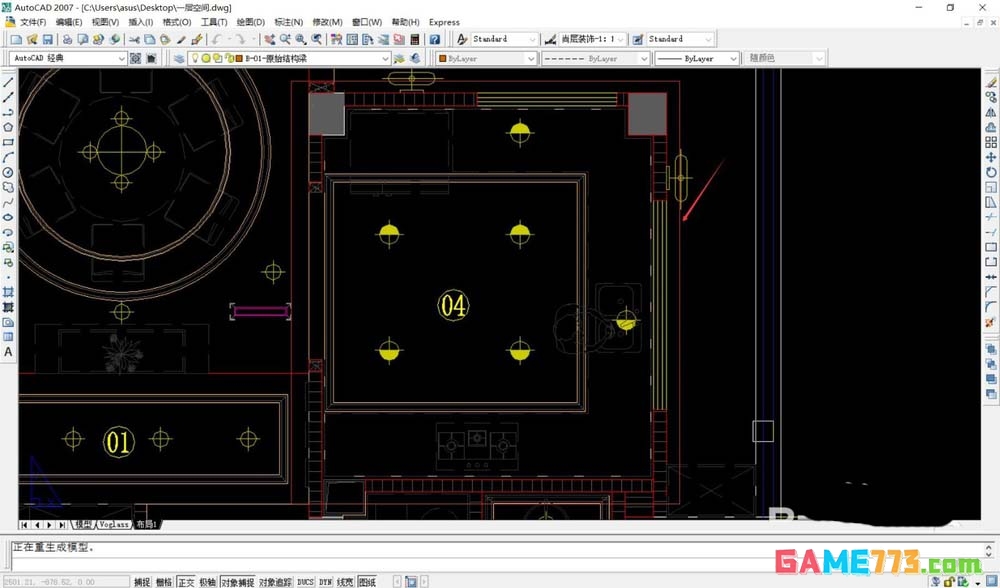

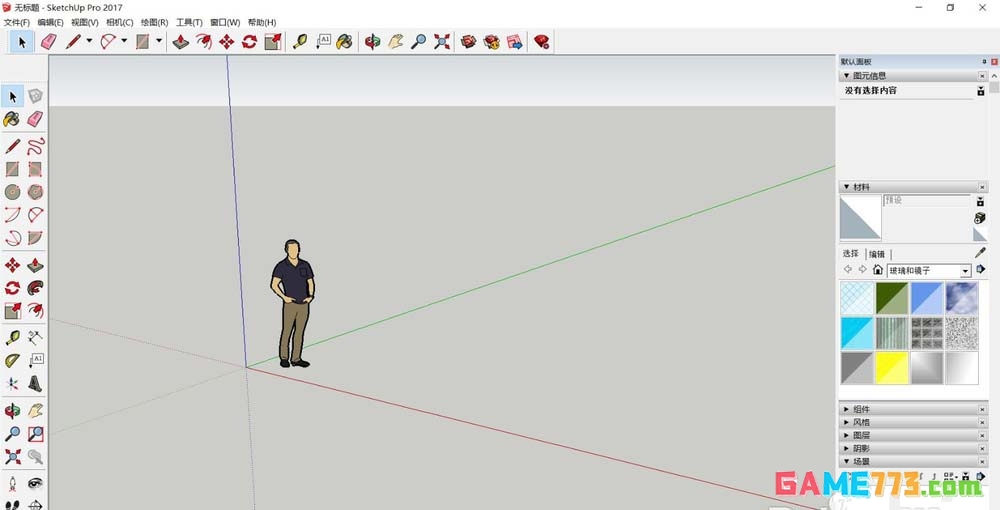

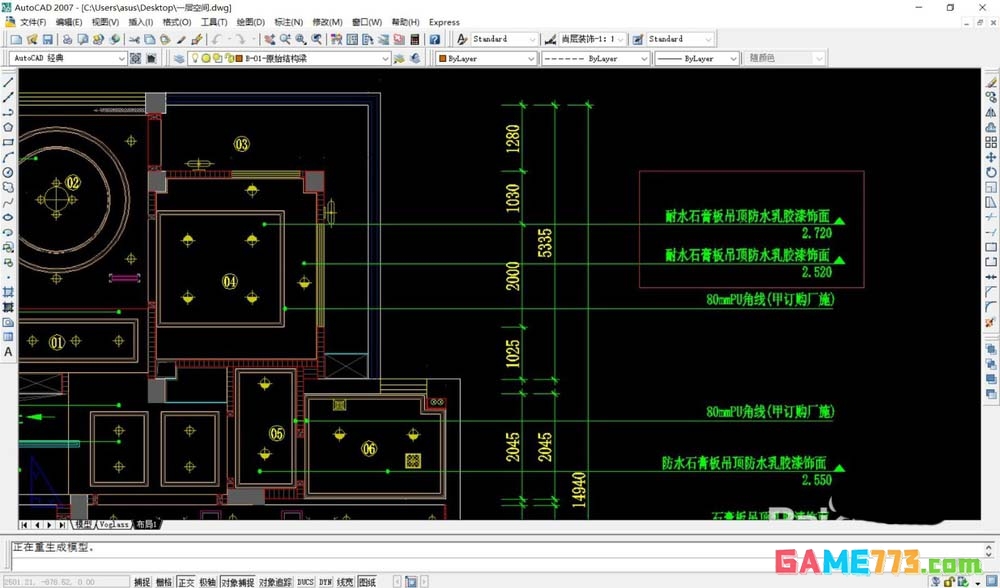

1、新建一个SU文件。打开CAD原文件的吊顶部分，举个例子，我只讲红色图框框出来的部分，学会了可以以此类推，很简单哦。

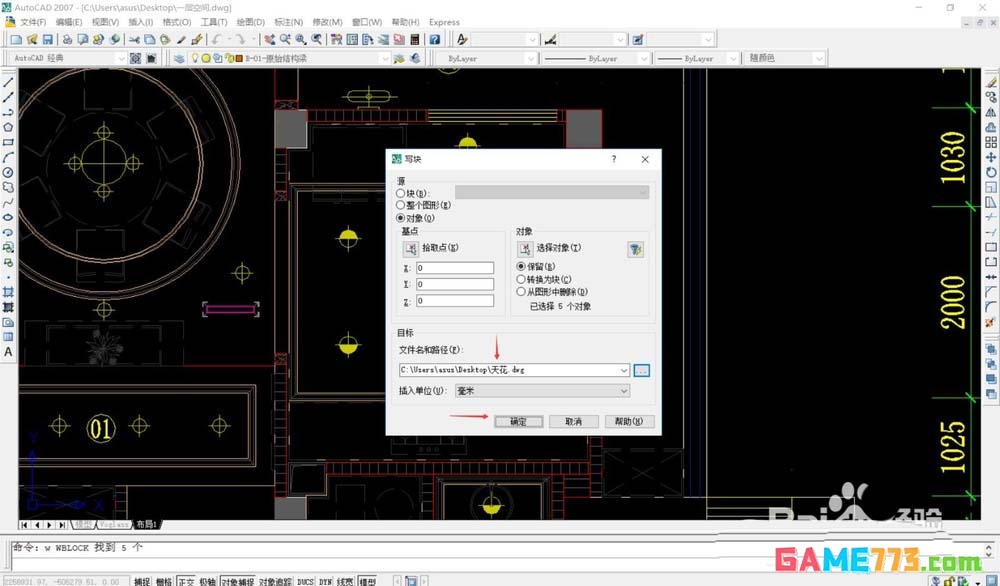

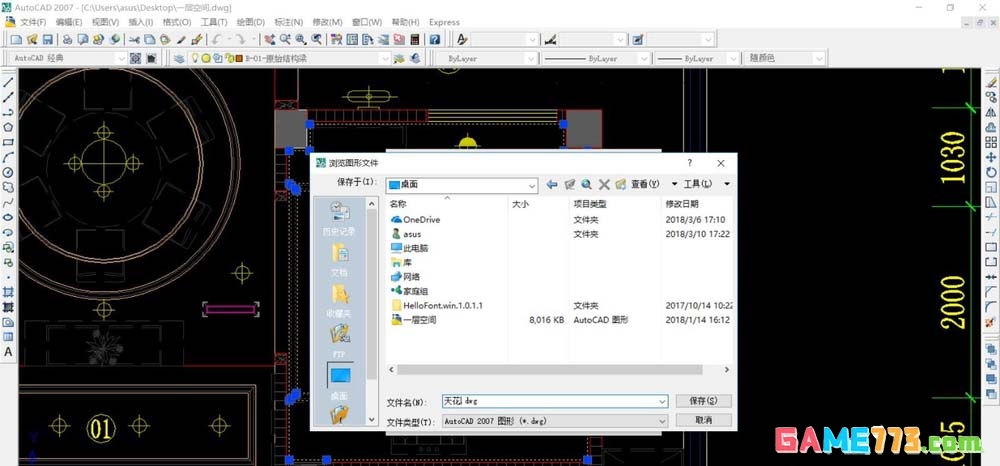

2、将红色图框中的吊顶边框和线条选中，W(建外部块)，回车，在弹出的对话框中命名“天花”，保存在桌面上，单击“保存”、“确定”，即相当于新建了一个独立的文件。

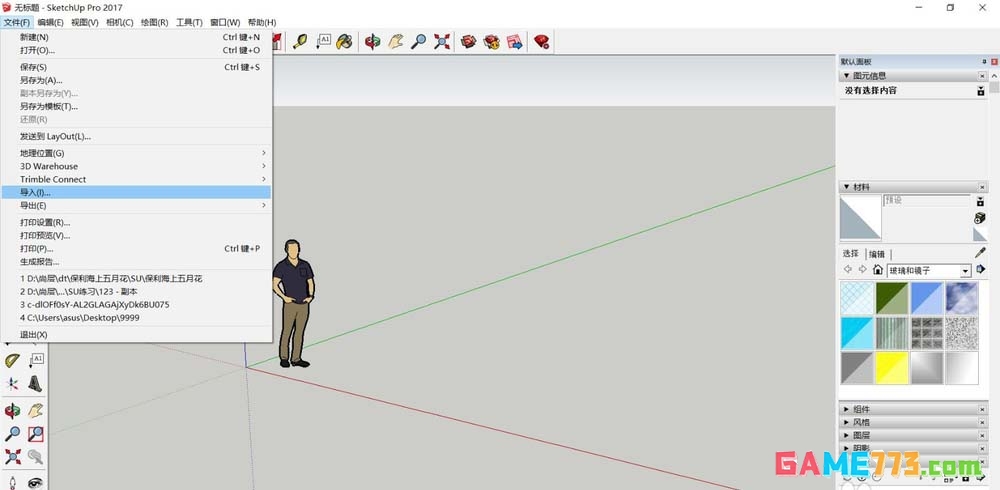

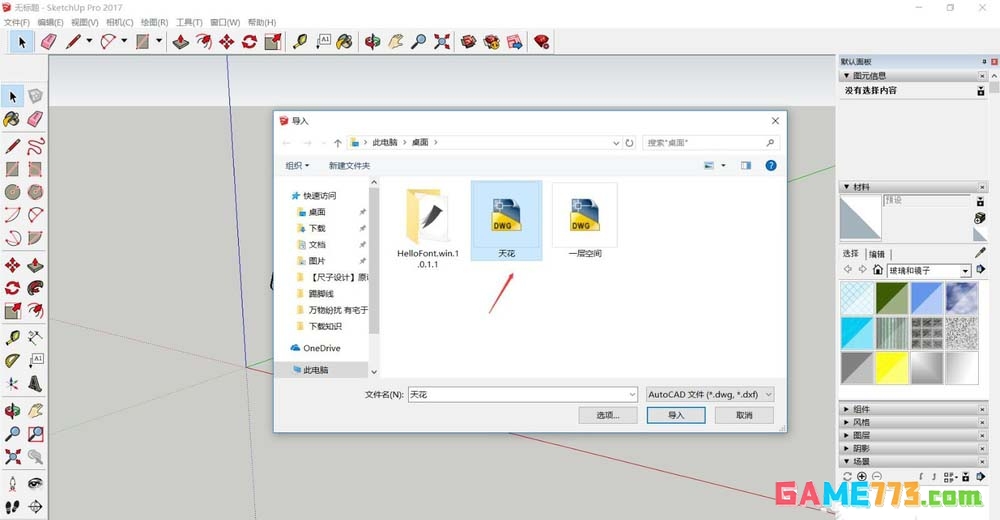

3、打开SU文件，“文件”—“导入”，在弹出的对话框中选桌面上的“天花”，“导入”。

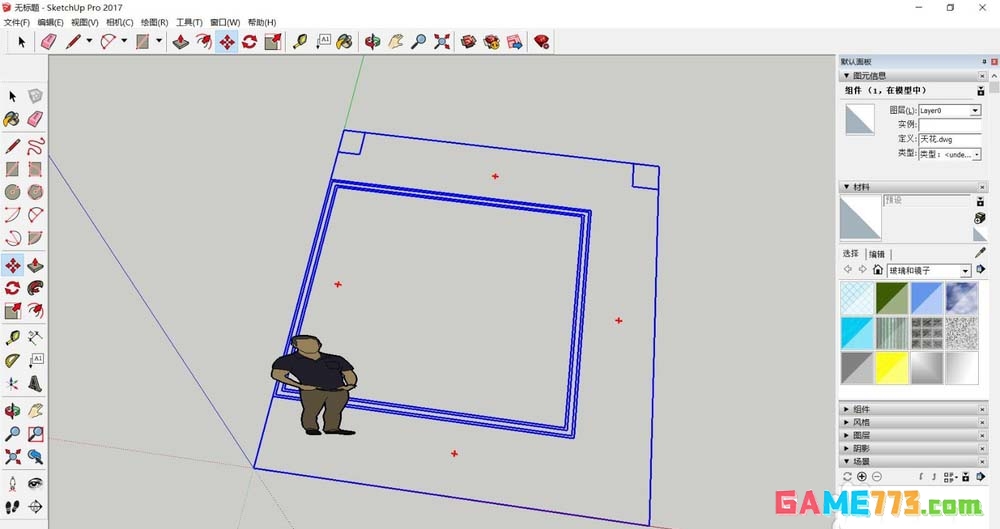

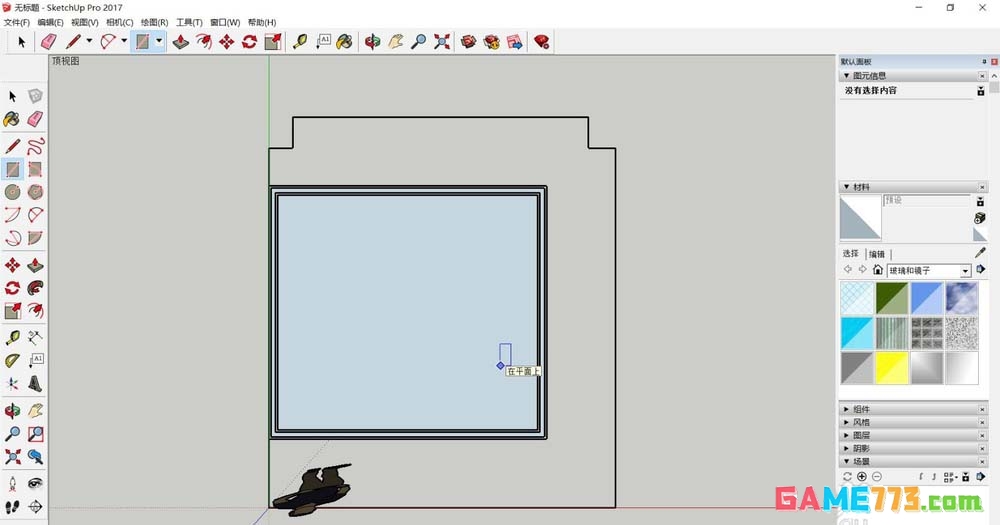

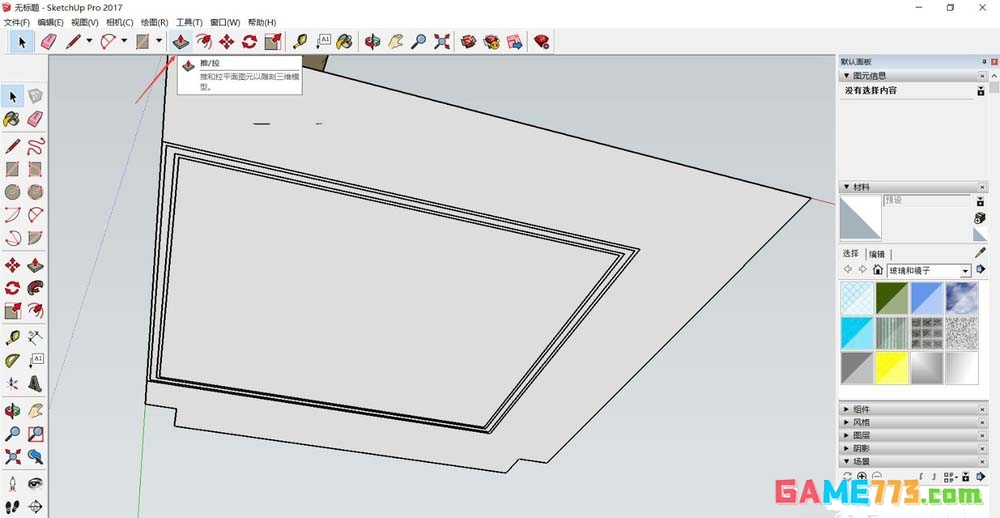

4、导入的文件会自动成为一个组，选择直线或者矩形工具，围着吊顶边线和线条边线描线，线条部分只描外部边框即可，后面会教大家怎么贴线条。

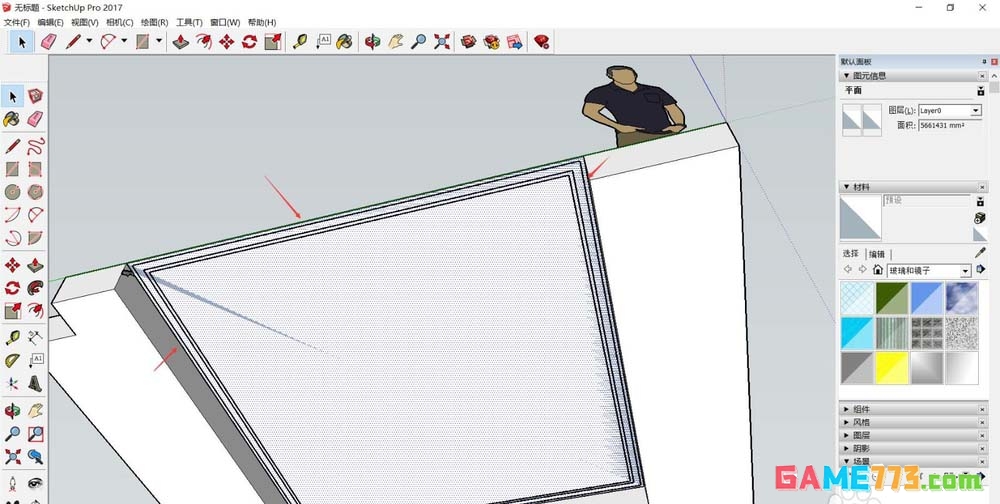

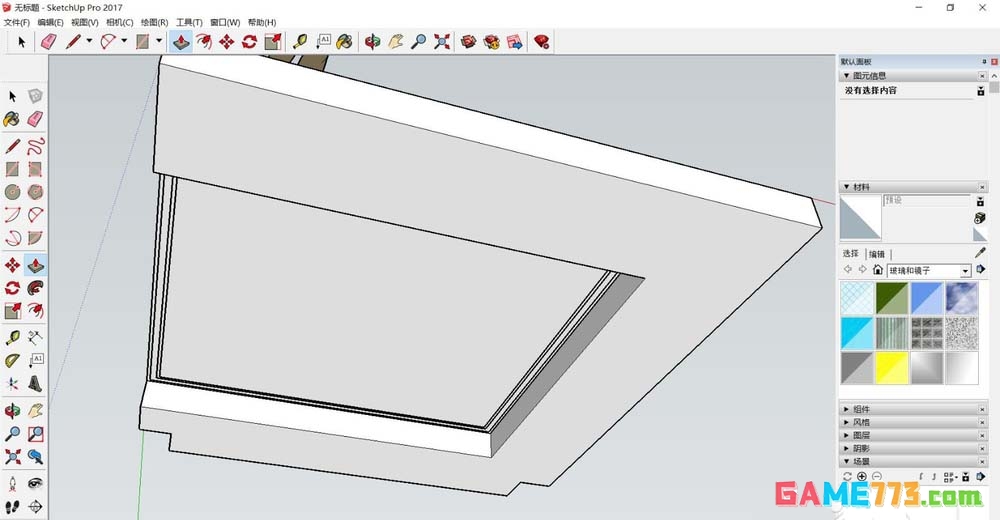

5、打开CAD原文件，查看吊顶高度。回到SU文件，单击"推/拉"按钮，将鼠标移到吊顶部分，在右下角输入200.回车，挤出了吊顶的高度。

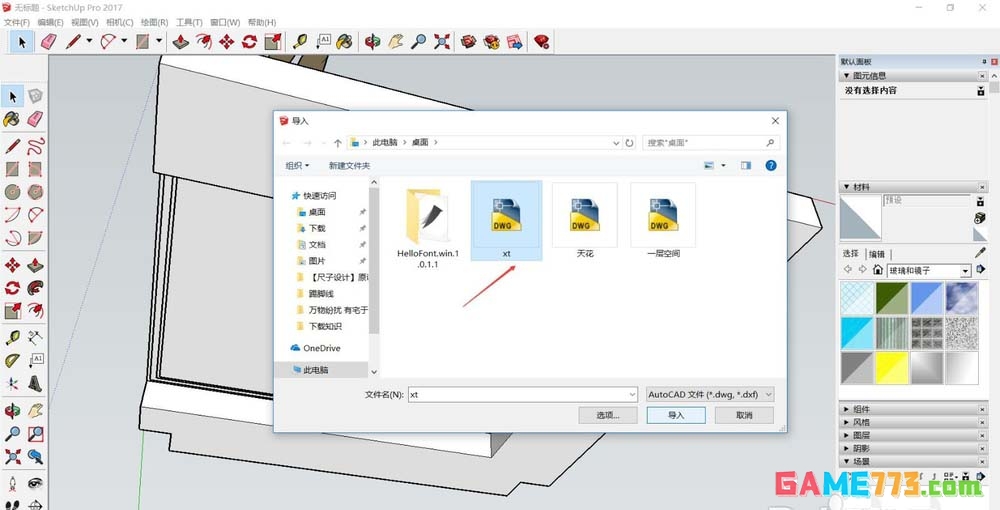

6、“文件”—“导入”，打开CAD文件的线条样式(此线条样式需要同上述方法提前整理另建文件，以免导入后文件内容混杂)。

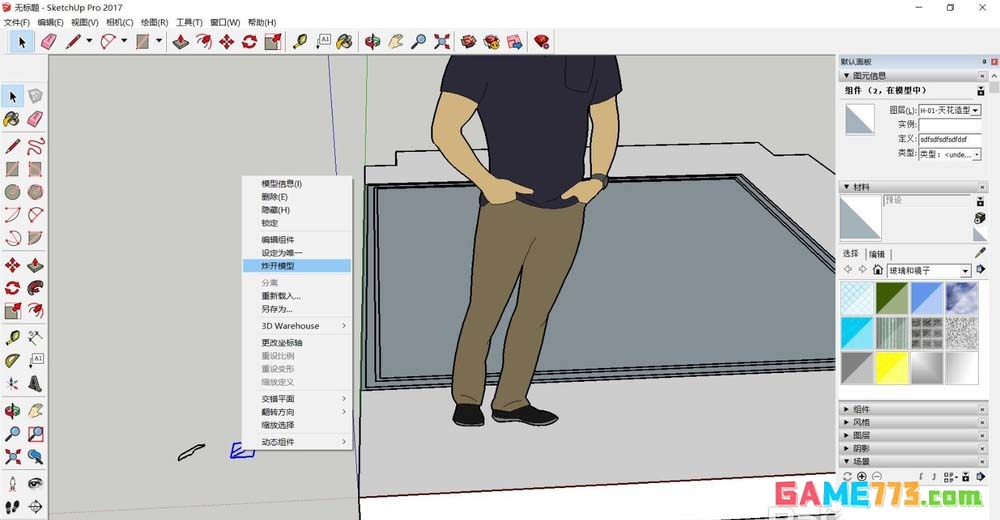

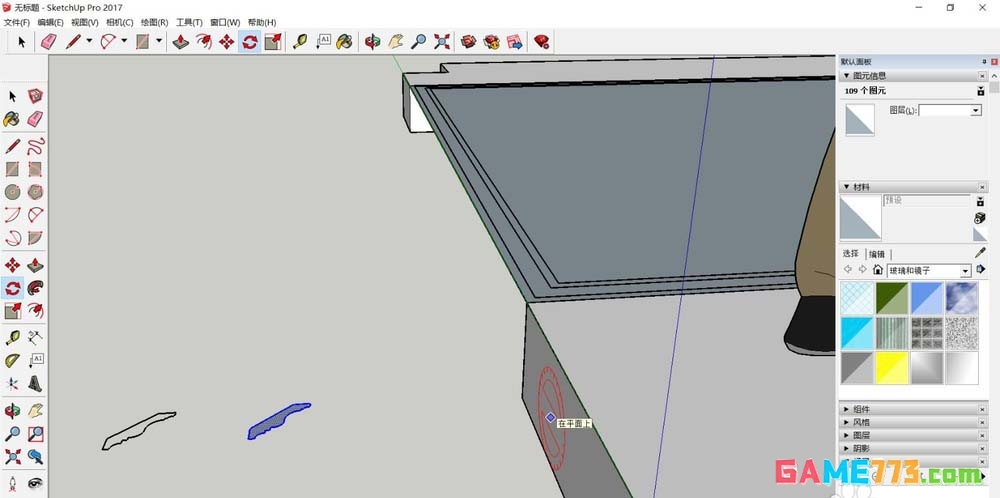

7、导入后的线条样式也默认为一个组，复制一个线条样式2并将其炸开，描线使之闭合，闭合空间才能通过推拉挤压产生厚度。调整线条样式2的角度，使其与吊顶区域垂直，便于后面的操作。

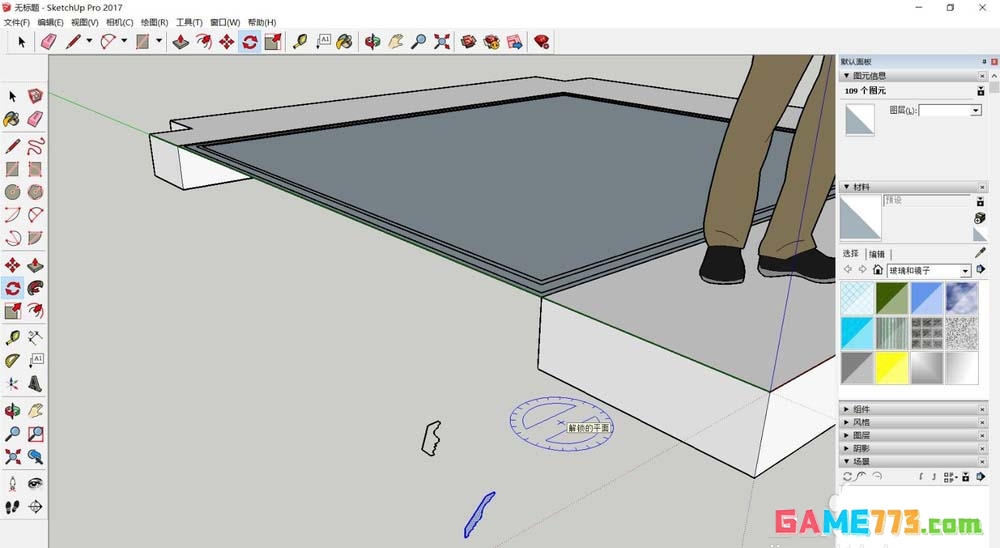

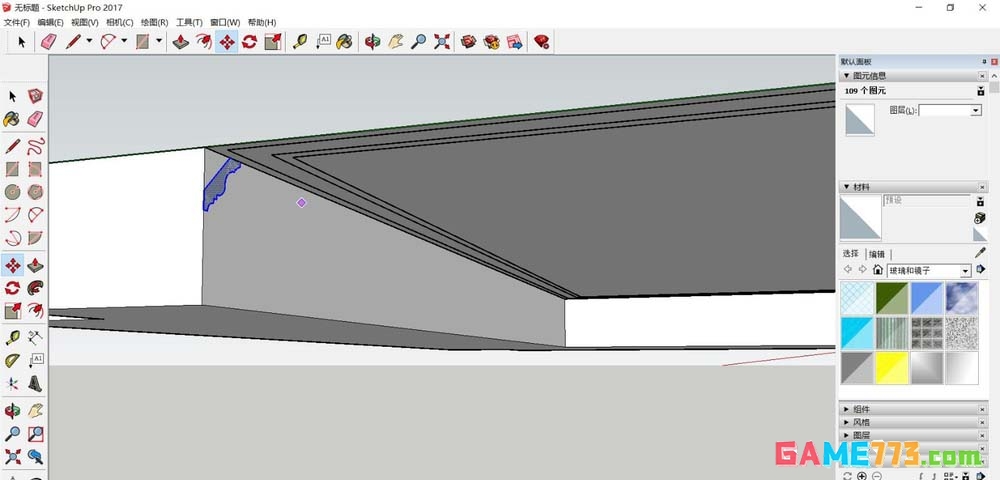

8、将之前吊顶描线部分建一个群组：选中吊顶部分—创建群组。将线条样式2移动至吊顶部分，使它们合理贴合。将线条边线描闭合线，该线将作为线条的路径走线。

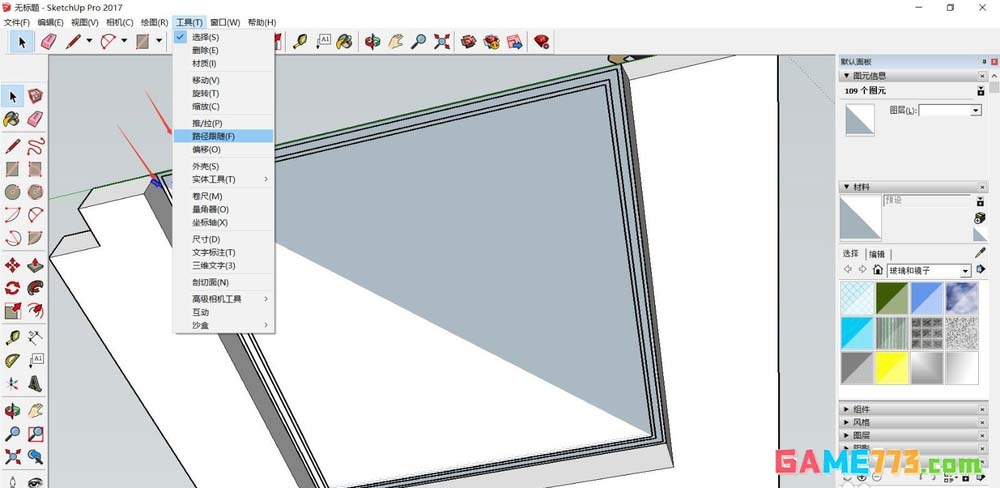

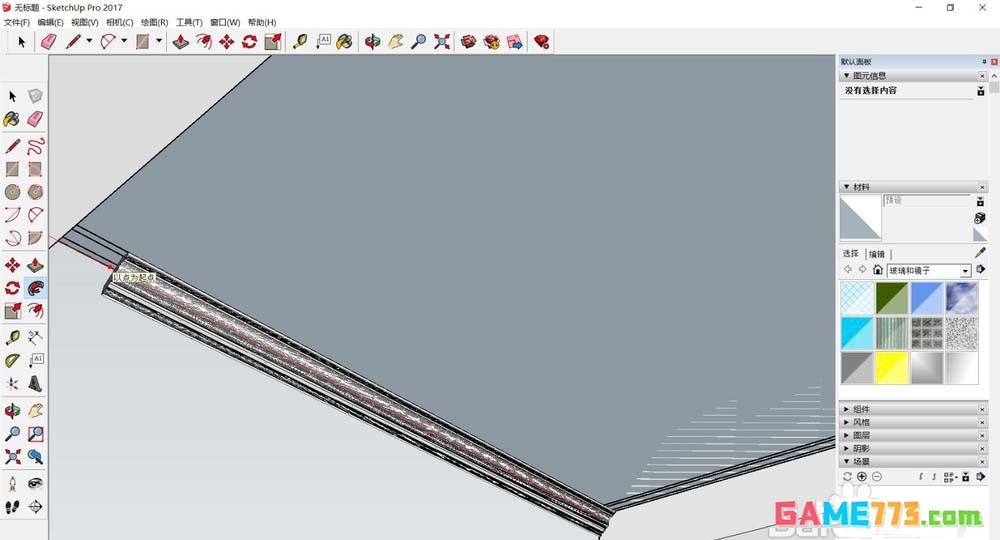

9、“工具”—“路径跟随”，鼠标移动到线条样式2上，再移动到上一步所描的线上并推进，可以看到线条样式已经跟随路径形成了。

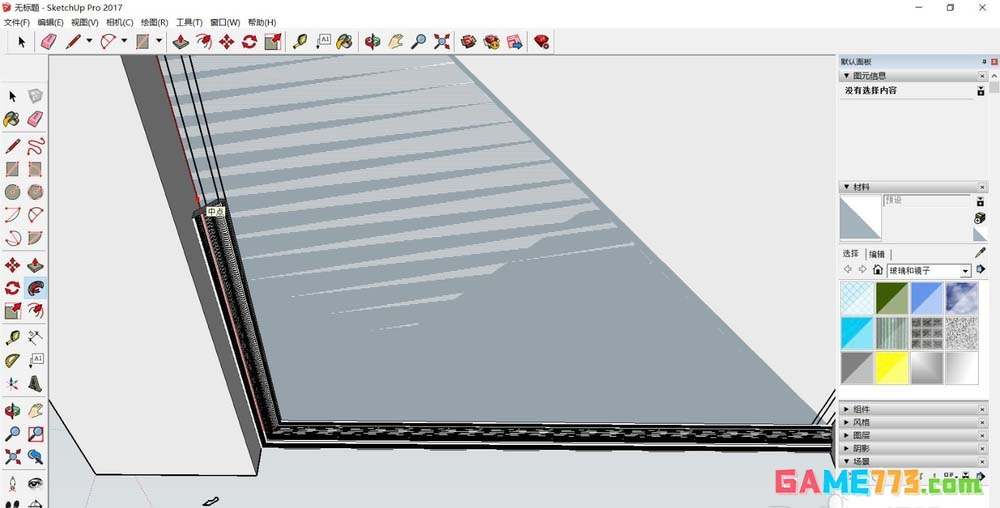

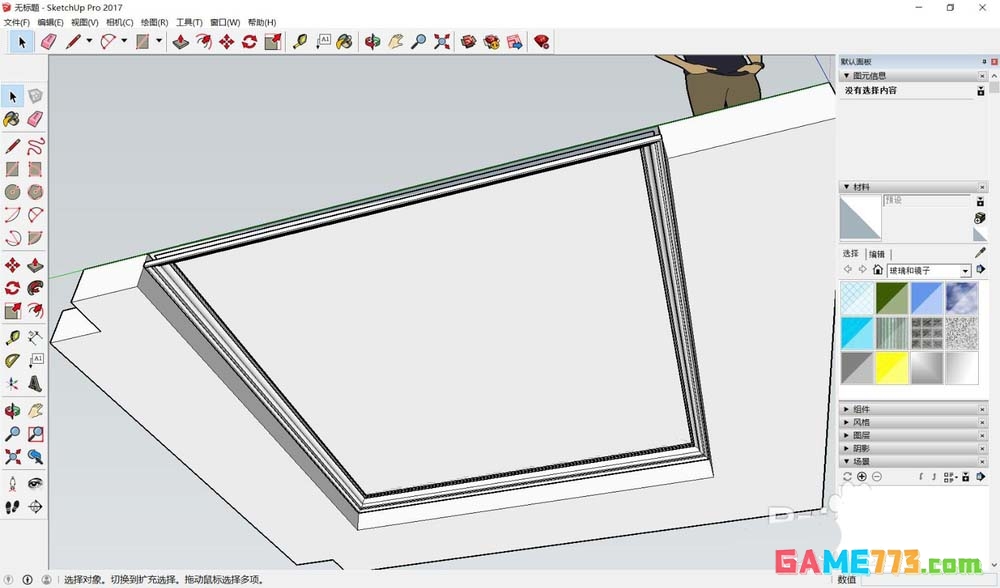

10、转角部分也会自动转过来，最后在原点处松开鼠标，即形成了一条闭合的线条。可以将其与吊顶部分建成组或群组，再运用到房子的模型中。
